17 Docker 网络初探
更新时间：2020-08-24 09:34:27
没有智慧的头脑，就象没有腊烛的灯笼。——列夫·托尔斯泰

从本节课开始，我们将正式进入 Docker 网络这一重要环节，在开始介绍 Docker 网络之前，我们先来了解一下 Docker 网络是如何工作的。

1. docker0 网桥（Bridge）

我们在 Linux 宿主机上面启动了 Docker Daemon 进程之后，通过 ifconfig 查看，会发现多了一个叫 docker0 的网卡，这个就是 docker0 网桥。

[root@docker ~]# ifconfig
docker0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
        ether 02:42:3e:ce:27:81  txqueuelen 0  (Ethernet)
        RX packets 3643  bytes 311618 (304.3 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 3017  bytes 3388653 (3.2 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

网桥，简而言之，就是早期的两端口二层网络设备，用来连接不同的局域网，对数据包进行存储、转发操作。这里的一个关键点就是两端口，docker0 网桥连接的就是容器网段和宿主机网段。

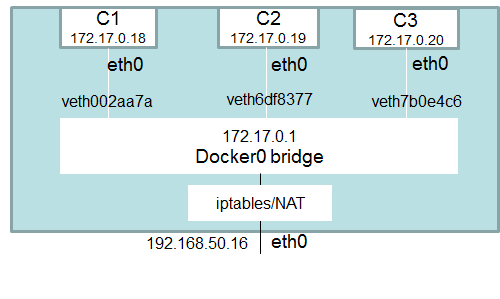

docker0 网桥是在 Docker Daemon 启动的时候自动创建的，从我们上面的结果 (inet 和 netmask) 可以看出来 docker0 的 IP 为 172.17.0.1/16。之后使用 bridge 模式（默认）创建出来的 Docker 容器都将在 docker0 子网的范围内选取一个未被占用的 IP 使用，并连接到 docker0 网桥上。

docker0 网桥的 IP 地址和子网范围是可以通过参数修改的，使用 CIDR 的格式，感兴趣的同学可以自行查阅 --bip=CIDR。

图片描述

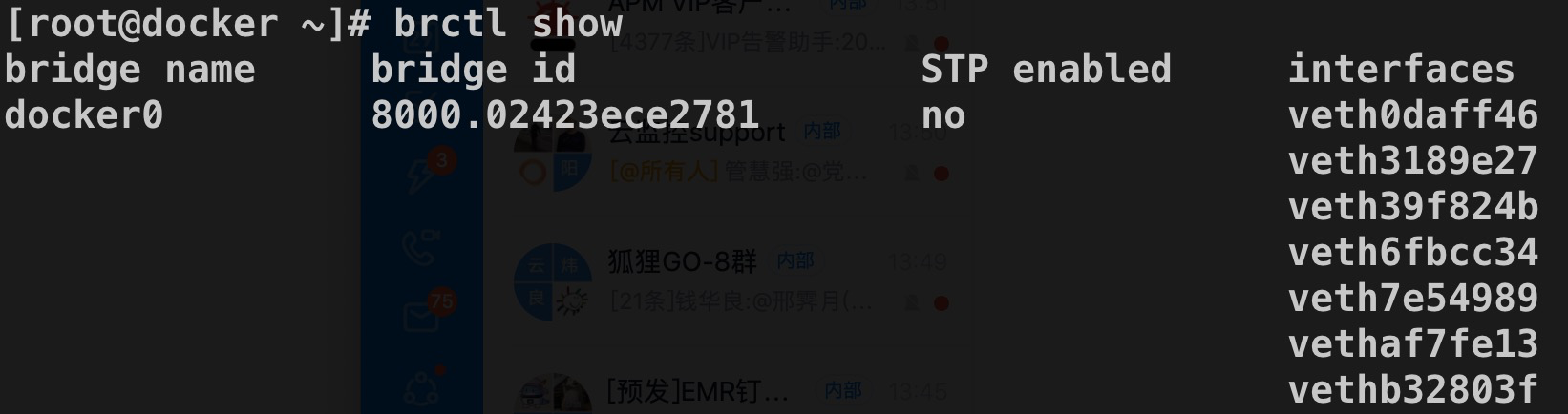

在 Linux 系统中，我们可以通过 brctl 命令来查看网桥的信息（如果提示找不到命令，需要先安装 bridge-utils 软件包）。下面是我的一台运行了多个 Docker 容器的 Centos 机器的 brctl 的显示结果。

图片描述

我们从 brctl 的结果中可以看到网桥上面连接了很多了 veth 设备，同时 veth 设备总是成对出现的，那么也就意味着 veth 的另一端连接的是容器的 eth0，正如上面那幅图所示。

2. iptables

介绍完了 Bridge 之后，我们还需要了解一下 iptables。

iptables 可以简单理解为是一个命令行防火墙（firewall）工具，我们可以设置一些 iptables 规则来达到流量控制。Docker 会在宿主机系统上增加一些 iptables 规则，以用来管理 Docker 容器和容器之间以及和外界的通信。

下面我们通过命令 iptables-save 命令来查看一下我的这台虚拟机（运行着多个 Docker 容器）上面的 iptable 规则情况，下面是全部命令输出，我们下面就看看 Docker 的数据转发是怎么做的？

[root@docker ~]# clear
[root@docker ~]# iptables-save
# Generated by iptables-save v1.4.21 on Sun Mar 29 14:28:38 2020
*nat
:PREROUTING ACCEPT [904001:54226848]
:INPUT ACCEPT [904000:54226788]
:OUTPUT ACCEPT [60846644:3691707360]
:POSTROUTING ACCEPT [60846645:3691707420]
:DOCKER - [0:0]
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A POSTROUTING -s 172.17.0.4/32 -d 172.17.0.4/32 -p tcp -m tcp --dport 80 -j MASQUERADE
-A POSTROUTING -s 172.17.0.5/32 -d 172.17.0.5/32 -p tcp -m tcp --dport 6379 -j MASQUERADE
-A POSTROUTING -s 172.17.0.6/32 -d 172.17.0.6/32 -p tcp -m tcp --dport 5000 -j MASQUERADE
-A DOCKER -i docker0 -j RETURN
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 8080 -j DNAT --to-destination 172.17.0.4:80
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 6379 -j DNAT --to-destination 172.17.0.5:6379
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 172.17.0.6:5000
COMMIT
# Completed on Sun Mar 29 14:28:38 2020
# Generated by iptables-save v1.4.21 on Sun Mar 29 14:28:38 2020
*filter
:INPUT ACCEPT [450195298:73092369567]
:FORWARD DROP [0:0]
:OUTPUT ACCEPT [802081724:168977653504]
:DOCKER - [0:0]
:DOCKER-ISOLATION-STAGE-1 - [0:0]
:DOCKER-ISOLATION-STAGE-2 - [0:0]
:DOCKER-USER - [0:0]
-A FORWARD -j DOCKER-USER
-A FORWARD -j DOCKER-ISOLATION-STAGE-1
-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -o docker0 -j DOCKER
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
-A FORWARD -i docker0 -o docker0 -j ACCEPT
-A DOCKER -d 172.17.0.4/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 80 -j ACCEPT
-A DOCKER -d 172.17.0.5/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 6379 -j ACCEPT
-A DOCKER -d 172.17.0.6/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 5000 -j ACCEPT
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -j RETURN
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -j RETURN
-A DOCKER-USER -j RETURN
COMMIT
# Completed on Sun Mar 29 14:28:38 2020
[root@docker ~]#

iptables 默认有 4 个表：

  • nat：地址转换表；
  • filter：数据过滤表；
  • raw：状态跟踪表；
  • mangle：包标记表。

我们这里的输出只有 nat 表和 filter 表。其中 nat 表中有一条规则如下：

-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE

这条规则的含义定义了 Docker 容器和外界的通信，含义是将源地址为 172.17.0.0/16 （docker0 网桥的子网，也就是 Docker 容器发出的数据） 的数据包，当不是从 docker0 网卡发出时做 SNAT 转换。

SNAT 的意思是源地址转换，将 IP 包的源地址转换为相应网卡的地址。这条规则的作用是当我们从 Docker 容器访问外网时，在外边看来就是从宿主机上发出的，外部对于 Docker 容器无感知。

上面这条规则定义 Docker 容器访问外部，那么从外部访问 Docker 容器服务时，是怎么处理的呢？我们可以看一下两条规则

*nat
...
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 6379 -j DNAT --to-destination 172.17.0.5:6379
...
*filter
...
-A DOCKER -d 172.17.0.5/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 6379 -j ACCEPT
...

其中 nat 表中的规则含义是将访问宿主机的 6379 端口流量转发到 172.17.0.5 的 6379 端口上。熟悉 redis 的同学这个时候一定反应过来了，172.17.0.5 一定是一个运行着 redis-server 的 Docker 容器，同时在启动的时候做了容器端口 6379 到宿主机端口 6379 的端口映射。

事实确实是这样的。所以我们可以得出结论：外界访问 Docker 容器是通过 iptables 做 DNAT 实现的。DNAT 将 SNAT 中的 Source 换成 Destination，表示目的地址转换。

filter 表中的规则用来对流量做限制，这里的这条规则表示允许所有的外部 IP 访问容器，可以通过在 filter 的 Docker 链上添加规则来对外部的 IP 访问做出限制，这里就不再演示了。

不光是与外界通信，Docker 容器之间通信也受到 iptables 规则限制。我们前面也了解到宿主机上面的所有 Docker 容器都位于 docker0 网桥的子网内。同时我们从 iptables 中的输出看到一条 filter 规则。

-A FORWARD -i docker0 -o docker0 -j ACCEPT

这条规则保证容器之间可以互相通信，如果将 Docker Server 启动参数 --icc 设置为 false，则这条规则会被设置为 DROP，容器之间的相互通信就会被禁止。

3. IP-Forward

在 Docker 容器网络通信的过程中，还涉及到数据包在多个网卡间的转发，这需要将内核参数 ip-forward 打开，参数位于 /proc/sys/net/ipv4/ip_forward。

[root@docker ~]# cat /proc/sys/net/ipv4/ip_forward
1

通常这一步不需要我们手动来设置，Docker server 启动的时候默认会将 ip-forward 设置为 1。

4. DNS 和主机名

容器的主机名以及 DNS 是设置在文件 /etc/hostname、/etc/hosts、/etc/resolv.conf 中的，对于容器来说，在容器启动后会覆盖这些文件从而达到修改属性的目的。下面是我的机器上面的示例。

[root@docker ~]# docker exec -ti 4be4cca01392 sh
/ # mount
...
/dev/vda1 on /etc/hostname type ext4 (rw,relatime,data=ordered)
/dev/vda1 on /etc/hosts type ext4 (rw,relatime,data=ordered)
/dev/vda1 on /etc/resolv.conf type ext4 (rw,relatime,data=ordered)
...

同时我们也可以通过参数 -h HOSTNAME 和 --dns=IP_ADDRESS… 来对 hostname 和 DNS 进行设置。

5. 总结

本文介绍了 Docker 网络的工作模式，主要包括 docker0 网桥和 iptables，可能有些同学对于这些网络基础知识看的一头雾水，希望大家可以自己多实践。对于计算机网络的知识学习确实没有什么好的途径，唯有实践出真知。

下一章我们介绍 Docker 支持的多种网络模式。

}
